آهنرباها

آهنربای دائمی چیست؟

تعریف فیزیک مغناطیس دائمی

در سطح اتمی، مغناطیس دائمی از هم ترازی حوزه های مغناطیسی ناشی می شود: مناطق میکروسکوپی که در آن گروه های اتم گشتاورهای مغناطیسی خود را در یک جهت جهت می دهند. هنگامی که نسبت کافی از این حوزه ها از طریق یک فرآیند تولید به نام "مغناطیس سازی" در یک راستا قرار می گیرند، این ماده یک میدان مغناطیسی خارجی خالص به اندازه کافی قوی برای استفاده عملی تولید می کند.

سه ویژگی کلیدی عملکرد آهنربای دائمی را مشخص می کند

انواع آهنرباهای دائمی بر اساس مواد

در طراحی محصول، انتخاب مواد مغناطیسی اشتباه یکی از پرهزینه ترین اشتباهاتی است که می توان مرتکب شد. متن زیر یک نمای کلی ساختار یافته از سه دسته غالب آهنرباهای دائمی در حال حاضر موجود در بازار را ارائه می دهد، همراه با داده های مقایسه ای بصری، با هدف ارائه پشتیبانی قوی در طول فرآیند انتخاب مواد.

نئودیمیم (NdFeB)

GME آهن‌رباهای نئودیمیم متخلخل (NdFeB) را در درجه‌های N35–N52، مستقیم کارخانه‌ای-با اشکال سفارشی OEM/ODM، قوی‌ترین ماده آهنربای دائمی جهان، عرضه می‌کند.

محدوده BHmax:33 - 52 MGOe

حداکثر دمای کاری:80 درجه - 200 درجه

نمرات موجود:N35–N52، M، H، SH، UH، EH

پوشش مورد نیاز:بله (NiCuNi / اپوکسی)

برنامه های کاربردی:موتورهای برقی، توربین های بادی، رباتیک

MRI مجاور، لوازم الکترونیک مصرفی.

NdFeB را بیشتر کاوش کنید

ساماریوم کبالت (SmCo)

GME آهن‌رباهای ساماریوم کبالت (SmCo) را برای کاربردهای هوافضا، دفاعی و حفره‌ای که نیاز به دمای بالا{0}}بدون سازش دارند، تولید می‌کند. عملکرد

برد (BHmax):16 - 32 MGOe

حداکثر دمای عملیاتی:250 درجه - 350 درجه

نمرات موجود:Sm2Co5، Sm2Co17

مورد نیاز پوشش:به طور معمول به هیچ پوششی نیاز ندارد

برنامه های کاربردی:هوافضا، اکتشاف نفت و گاز Downhole، سنسورهای دفاعی، سیستم های ماهواره ای.

SmCo را بیشتر کاوش کنید

آلنیکو

GME آهنرباهای Alnico را با ریخته گری و تف جوشی تامین می کند.

محدوده حداکثر محصول انرژی (BHmax):1.5 - 11 MGOe

حداکثر دمای عملیاتی:540 درجه

ضریب دما (Br):-0.02٪ / درجه (کمترین)

فرآیند تولید:ریخته گری یا تف جوشی

برنامه های کاربردی:پیکاپ گیتار، ابزار دقیق هوافضا، فلومتر،سنسورهای{0}دمای بالا.

در Alnico بیشتر کاوش کنید

نحوه انتخاب مواد مغناطیسی دائمی مناسب

انتخاب مواد تنها مهم ترین تصمیم در خرید آهنربا است. انتخاب نادرست شما را در کار مجدد، ادعای گارانتی و شکست عملکرد هزینه می کند. از این ماتریس تصمیم گیری استفاده کنید

نمونه ها و کاربردهای صنعتی آهنرباهای دائمی

از دستگاه‌های مصرف‌کننده روزمره گرفته تا سیستم‌های صنعتی حیاتی، آهنرباهای دائمی هسته اصلی نحوه حرکت، حس و تولید انرژی جهان مدرن هستند.

بلندگوهای گوشی های هوشمند

آهنرباهای دیسکی NdFeB موجود در گوشی سیگنال ها را به صدا تبدیل می کنند.

درایوهای دیسک سخت

آهنرباهای قوس NdFeB سر خواندن/نوشتن را با دقت نانومتری قرار می دهند.

موتورهای کششی EV

آهنرباهای قوسی-NdFeB (SH/UH) درجه بالا در مجموعه‌های روتور.

پیکاپ گیتار

Alnico 2/5 برای تن پرنعمت؛ NdFeB برای خروجی مدرن-بالاt.

آب بندی درب یخچال

نوارهای فریت انعطاف پذیر بسته شدن هوا را بدون چفت نگه می دارند.

هدفون و هدفون

درایورهای NdFeB یک پاسخ فرکانس وسیع را به شکل فشرده ارائه می دهند.

E-موتورهای هاب دوچرخه

آهنرباهای قوس NdFeB برای پیشرانه بی صدا و کارآمد.

MagSafe / شارژ بی سیم

آرایه های حلقه NdFeB برای تراز دقیق و انتقال نیرو.

گیره های مغناطیسی درب

آهن‌رباهای قابلمه‌ای در فنجان‌های فولادی ابزاری{0}}رایگان بسته می‌کنند.

مسواک برقی
آهنرباهای NdFeB در موتورهای بدون براش بی صدا.

آهنرباهای دائمی چگونه کار می کنند؟

آهنرباهای دائمی کار می کنند زیرا حوزه های مغناطیسی داخلی آنها در یک راستا قرار دارند. هنگامی که این حوزه ها در یک جهت کلی قرار می گیرند، ماده یک میدان مغناطیسی در اطراف خود ایجاد می کند. این میدان مغناطیسی می تواند مواد فرومغناطیسی را جذب کند و با میدان های مغناطیسی دیگر تعامل داشته باشد.


تئوری دامنه مغناطیسی و تولید میدان

هر اتمی با الکترون های جفت نشده مانند یک دوقطبی مغناطیسی کوچک، یک آهنربای میله ای میکروسکوپی عمل می کند. در بیشتر مواد، این دوقطبی های اتمی در جهت های تصادفی قرار می گیرند و یکدیگر را خنثی می کنند و میدان مغناطیسی خالص تولید نمی کنند.

در مواد فرومغناطیسی (آهن، نیکل، کبالت و آلیاژهای آنها)، برهمکنش های تبادل مکانیکی کوانتومی، گشتاورهای اتمی مجاور را وادار می کند تا موازی شوند. این هم ترازی حوزه های مغناطیسی را تشکیل می دهد: مناطقی به اندازه 10-100 میکرومتر که میلیون ها اتم در مجموع در یک جهت قرار دارند.

قبل از مغناطش: دامنه ها وجود دارند، اما در جهت های تصادفی با میدان خارجی خالص صفر اشاره می کنند.

پس از مغناطیس شدن: یک میدان خارجی بالاتر از آستانه اشباع مواد، دامنه ها را مجبور می کند تا با میدان خارجی خالص، قوی و پایدار تراز شوند.

پس از تراز شدن، دیوارهای دامنه به دلیل ناهمسانگردی مغناطیسی کریستالی مواد، نمی توانند به راحتی جهت خود را معکوس کنند. این همان چیزی است که آهنرباهای NdFeB را بسیار قدرتمند می کند: ساختار کریستالی Nd2Fe14B دارای انرژی ناهمسانگردی فوق العاده بالایی است.

درک اجبار، ماندگاری و منحنی BH

منحنی BH ابزار اساسی برای توصیف و مقایسه آهنرباهای دائمی است. هر برگه اطلاعات آهنربایی به آن ارجاع می دهد.

مقایسه: آهنرباهای دائمی در مقابل آهنرباهای موقت در مقابل آهنرباهای الکتریکی

آیا آهنرباهای دائمی با گذشت زمان مغناطیس خود را از دست می دهند؟

This is one of the most common questions from engineers specifying magnets for long-life applications. The short answer: a well-specified permanent magnet, properly handled, will retain >95 درصد چگالی شار اولیه آن برای چندین دهه، گاهی بیش از 100 سال است.

چهار علت واقعی مغناطیس زدایی

1. درجه حرارت بالا (متداول ترین)

تجاوز از حداکثر دمای کاری باعث از دست دادن جزئی و بالقوه غیرقابل برگشت شار می شود. استاندارد N-درجه NdFeB حداکثر ۸۰ درجه دارد. درجه EH{3}} این را تا 200 درجه افزایش می‌دهد. همیشه حداقل 30 درجه کمتر از حداکثر نامی کار کنید.
2. میدان های مغناطیسی مخالف

میدان های خارجی مخالف میدان آهنربا و فراتر از نیروی اجباری ذاتی آن (Hci) می توانند تا حدی یا به طور کامل آن را مغناطیس زدایی کنند. به همین دلیل است که درجات{1}Hci بالا (SH، UH، EH) در کاربردهای موتوری حیاتی هستند.
3. شوک فیزیکی و ارتعاش

ضربه مکانیکی شدید می تواند دیوارهای دامنه را از هم تراز خود خارج کند. بیشتر نگرانی برای Alnico (اجبار کمتر) نسبت به NdFeB یا SmCo است. آهنرباهای بزرگ (50 میلی متر +) را با ابزار جداسازی اختصاصی کنترل کنید.
4. خوردگی (ویژه NdFeB)

NdFeB بدون پوشش در محیط‌های مرطوب یا نمک{0}}پاشیده می‌شود و عملکرد مغناطیسی خود را از دست می‌دهد. همیشه پوشش صحیح (NiCuNi، Epoxy، Gold) را بر اساس محیط کاری خود مشخص کنید.

اشکال مگنت سفارشی و ساخت OEM

GME آهنرباهای دائمی سفارشی را از نقشه های 2D/3D در هر شکل، دیسک، بلوک، حلقه، قوس، فرورفتگی در مقابل یا نمایه کاملا سفارشی تولید می کند.

شکل:دیسک / آهنربا سیلندر
کاربردهای معمولی:سنسورها، بلندگوها، وسایل پزشکی، آهنرباهای قابلمه
مواد موجود: NdFeB، SmCo، Alnico، Ferrite

شکل:بلوک / آهنربا مستطیل
برنامه های کاربردی:چاک های مغناطیسی، وسایل نگهدارنده، مجموعه های موتور
مواد موجود:NdFeB، SmCo، Alnico، Ferrite

شکل:حلقه / آهنربا حلقوی
برنامه های کاربردی:بلبرینگ ها، بلندگوها، رمزگذارهای چرخشی
مواد موجود:NdFeB، SmCo، فریت

شکل:آهنربا قوس / قطعه
برنامه های کاربردی:روتورهای موتور، مجموعه ژنراتورها، توربین های بادی
مواد موجود:NdFeB، SmCo، فریت

شکل:آهنربای ضد غرق
برنامه های کاربردی:بست مکانیکی، مبلمان، وسایل
مواد موجود:NdFeB، فریت

شکل:آهنربا سفارشی
برنامه های کاربردی:به ازای ترسیم 2 بعدی/3 بعدی، هر شکلی در محدوده محدودیت های مواد
مواد موجود:NdFeB، SmCo

گزینه های پوشش سطح

آهنرباهای NdFeB در بیشتر کاربردها به محافظت از سطح نیاز دارند. پوششی که انتخاب می کنید بر مقاومت خوردگی، محدوده دمای عملیاتی، هدایت الکتریکی و هزینه تأثیر می گذارد.

الزامات خود را ارسال کنید

نحوه سفارش آهنرباهای سفارشی از GME:

طرح خود را ارسال کنید (DXF/STEP/PDF) یا نیازهای خود را شرح دهید.
توصیه مطالب + بازخورد DFM را ظرف 24 ساعت دریافت کنید.
تأیید تولید نمونه - در 15-30 روز.

تضمین کیفیت: تست و استانداردهای انطباق

آزمایشگاه QA داخلی GME هر دسته تولیدی را بر اساس استانداردهای IEC 60404-5 (اجباری)، IEC 60404-8-1 (بازماندن) و ASTM A977 (BHmax) آزمایش می‌کند. قابلیت اطمینان پوشش با آزمایش پاشش نمک ISO 9227 (بسته به نوع پوشش 24 تا 200 ساعت) و چسبندگی متقاطع ISO 2409 تأیید می شود. تمام داده های ابعادی با تحمل ± 0.05 میلی متر ثبت شده است. دارای گواهینامه ISO 9001:2008. اسناد CE و RoHS برای هر خط تولید استاندارد موجود است.

در{0}}کنترل‌های کیفیت فرآیند

هر دسته تولیدی در تاسیسات Xiamen ما از طریق یک فرآیند کنترل کیفیت مستند و چند مرحله‌ای-و نه فقط یک بازرسی نهایی انجام می‌شود.

راستی‌آزمایی مواد خام هر دسته آلیاژ NdFeB و SmCo ورودی قبل از ورود به تولید، با تجزیه و تحلیل ترکیب XRF تأیید می‌شود. توزیع اندازه ذرات و چگالی بعد از پخت{1} اندازه گیری می شود تا تأیید شود که دسته قبل از مغناطیس شدن با مشخصات درجه مطابقت دارد.

تست عملکرد مغناطیسی این جایی است که اکثر تامین کنندگان گوشه و کنار را قطع می کنند. GME هر دسته تولیدی، نه فقط نمونه ها را با پارامترهای زیر آزمایش می کند:

تست پوشش و قابلیت اطمینان:آهنربایی که از نظر مغناطیسی به خوبی تست می شود اما در میدان به دلیل لایه لایه شدن پوشش شکست می خورد همچنان یک محصول معیوب است. GME تست های تایید پوشش زیر را اعمال می کند:

تست اسپری نمک

تست چسبندگی پوشش

تست چرخه حرارتی

تست رطوبت بالا

بررسی اجمالی گواهینامه ها

CE

گزارش تست RoHS

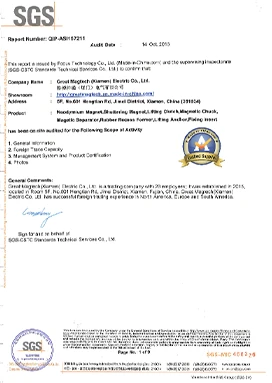

SGS

ISO 14001:2004

ISO 9001:2008

دستورالعمل های حمل و نقل ایمنی برای آهنرباهای قوی

آهنرباهای قوی، به ویژه نئودیمیم، به نگهداری دقیق و نگهداری مناسب نیاز دارند تا ایمنی پرسنل و تجهیزات را تضمین کنند.

نحوه برخورد ایمن با آهنرباهای قدرتمند نئودیمیم

آهنرباهای قوی NdFeB می توانند صدمات جدی و آسیب به تجهیزات وارد کنند. دستورالعمل های زیر برای جابجایی ایمن الزامی است:

حفاظت شخصی:

✅همیشه چرم بپوشید

کارت ها، هارد دیسک ها و رسانه های مغناطیسی (خطر از دست دادن دائمی داده ها).

دستکش های تکنسین جداسازی و جابجایی، تراشه های آهنربا تیز هستند و می توانند پوست را پارگی کنند.

✅ هنگام جدا کردن آهنرباهای بالاتر از درجه N45 یا اندازه بالای 50 میلی متر از محافظ چشم استفاده کنید.

✅ آهنرباها را از ضربان سازها، کاشت حلزون و سایر وسایل الکترونیکی پزشکی دور نگه دارید (حداقل 30 سانتی متر).

✅ از کارت های اعتباری، هارد دیسک و رسانه های مغناطیسی دوری کنید (خطر از دست دادن دائمی اطلاعات).

تکنیک جداسازی و جابجایی:

❌ هرگز اجازه ندهید دو آهنربای قوی به هم بچسبند. ضربه می تواند آهنرباها را بشکند و قطعات را با سرعت بالا بفرستد.

✅ جدا کردن آهنرباها به جای کشیدن مستقیم به نیروی قابل توجهی کمتری نیاز دارد و از چفت شدن جلوگیری می کند.

✅ برای آهنرباهای بالای 80 میلی متر: از ابزارهای جداکننده اختصاصی یا گوه های چوب سخت استفاده کنید. هرگز از دست برهنه استفاده نکنید

✅ آهنرباها را با جداکننده های مقوایی یا پلاستیکی بین واحدها و در کیسه ها یا سینی های دارای برچسب جداگانه نگهداری کنید.

ذخیره سازی محیط زیست:

در یک محیط خشک و با دمای{0}کنترل شده (10 تا 30 درجه )<60% RH).

در نزدیکی میدان های مغناطیسی مخالف قوی یا ساختارهای فرومغناطیسی بزرگ ذخیره نکنید.

آهنرباهای NdFeB را تا زمان استفاده در بسته بندی ضد خوردگی اصلی خود نگه دارید.
